| 材质：碳钢 | 品牌：中特 | 连接形式：法兰 |
| 类型(通道位置)：直动式 | 驱动方式：手动 | 介质温度：100℃ |
| 工作压差：0.6 | 型号：PZL443 | 产品别名：链条刀型闸阀 |
| 适用范围：污水/矿浆 | 流动方向：单向 | 用途：调节 |
| 适用介质：水 | 压力环境：常压 | 规格：DN50-DN3000 |
| 压力：0.6/1.0/1.6MPa |

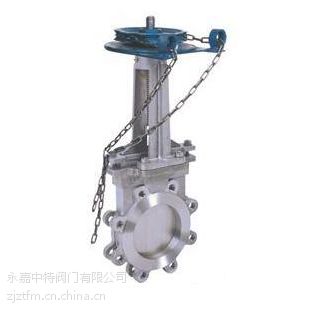

一、PZL443链轮对夹式刀型闸阀概述：
我公司PZL443链轮单夹式刀型闸阀超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可***防止由于闸板腐蚀引起的密封泄漏。
二、PZL443链轮对夹式刀型闸阀性能规范：
公称压力(MPa) | 壳体试验(MPa) | 密封试验(MPa) | 工作温度 | 适用介质 |
1.0 1.6 | 1.5 2.4 | 1.1 1.8 | ≤400℃ | 纸浆、污水、煤浆、灰、渣水混合物 |
三、PZL443链轮对夹式刀型闸阀零件材料：
体、盖 | 闸板 | 阀杆 | 密封面 |
不锈钢、碳钢、灰铸铁 | 碳钢、 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
四、PZL443链轮对夹式刀型闸阀连接尺寸：
公称压力 | DN | L | D1 | D2 | H | Z-M | Do | W(Kg) |
1.O MPa | 50 | 48 | 100 | 125 | 285 | 4-M16 | 180 | 8 |
65 | 48 | 120 | 145 | 298 | 4-M16 | 180 | 10 | |
350 | 76 | 428 | 460 | 885 | 16-M20 | 400 | 119 | |
400 | 89 | 482 | 515 | 990 | 16-M22 | 400 | 195 | |
1.6 MPa | 50 | 48 | 100 | 125 | 285 | 4-M16 | 180 | 8.5 |
65 | 48 | 120 | 145 | 295 | 4-M16 | 180 | 10.7 | |
700 | 127 | 788 | 840 | 1700 | 24-M36 | 600 | 820 | |
800 | 127 | 898 | 950 | 2000 | 24-M36 | 680 | 950 | |
900 | 154 | 998 | 1050 | 2300 | 28-M36 | 680 | 1020 | |
1000 | 165 | 1110 | 1170 | 2500 | 28-M42 | 700 | 1120 | |
1200 | 190 | 1325 | 1390 | 2800 | 32-M48 | 800 | 1480 |
五、PZL443链轮对夹式刀型闸阀注意事项：
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既***填料的密封性，也要***闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，***与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
