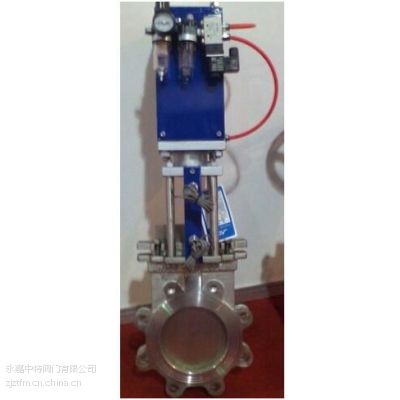

四柱式气动刀闸阀概述:

四柱式气动刀闸阀是一种新型结构的阀门，他的结构分软密封和硬密封，软密封具有活动阀座和可更换的橡胶圈组成，可以很方便的更换用损了的密封圈，而且可以根据客户需求做成四氟密封，并且能很好的达到密封要求。***弥补了以往四氟难密封和加工不方便的不足。并且支架也是采用铸造成型结构，使得阀门具有更好的牢固性和使用性。是造纸、工矿、污水、化工、食品领域产品。

四柱式气动刀闸阀产品特点

l、四柱式气动刀闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50～1000mm，明杆DN50～900mm)，全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可***提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。
2、阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、316、316L、WCB、2Crl3，密封圈采用PTFE增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。
3、阀板有5个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移。
4、电动刀形闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
5、电动刀形闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
6、电动刀形闸阀连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
7、适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。

四柱式气动刀闸阀性能：
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公称通径：DN50~600mm NPS 2"~24"
适用温度：-38~+200℃(具体温度范围视密封副材质和介质性质而定)
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、软密封
泄漏量：硬密封：D级(液体0.1×DN mm3/s)软密封：A级 (零泄漏)
配套附件：安装法兰

四柱式气动刀闸阀执行标准;
设计制造 Design and manufacture: JB/T8691-1998
结构长度 structural length: GB/T15188.2-94
法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94
试验与验收 testing and acceptance: GB/T13927-92

四柱式气动刀闸阀安装注意事项：
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既***填料的密封性，也要***闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，***与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

四柱式气动刀闸阀结构图
